PISTA 5: Bloque 1/contenido/introducción

El KIT NAVARRO infantil de musicografía Braille contiene:

114 piezas imantadas en acrílico
2 cajas plásticas de 15 compartimentos
1 tablero metálico con recubrimiento blanco
1 folleto informativo en tinta
1 folleto informativo en Braille
1 hoja de 48 puntos de repuesto para las piezas
1 caja grande de plástico

Las 114 piezas imantadas en acrílico están repartidas de la siguiente forma:

3 piezas de cada una de las siguientes denominaciones:

Do blanca
Re blanca
Mi blanca
Fa blanca
Sol blanca
La blanca
Si blanca

Silencio blanca

4 piezas de cada una de las siguientes denominaciones:

Do negra
Re negra
Mi negra
Fa negra
Sol negra
La negra
Si negra

Do corchea
Re corchea
Mi corchea
Fa corchea
Sol corchea
La corchea
Si corchea

Silencio negra
Silencio corchea

5 piezas de cada una de las siguientes denominaciones:

Sostenido
Bemol
Puntillo

2 piezas de cada una de las siguientes denominaciones:

Cuarta octava
Quinta octava

1 pieza de cada una de las siguientes denominaciones:

Abre repetición
Cierra repetición
Doble barra final

1 pieza de cada una de las siguientes denominaciones:

Métrica de 2/4
Métrica de 3/4
Métrica de 4/4
Métrica de 6/8

PISTA 6: Bloque 1/contenido/tablero

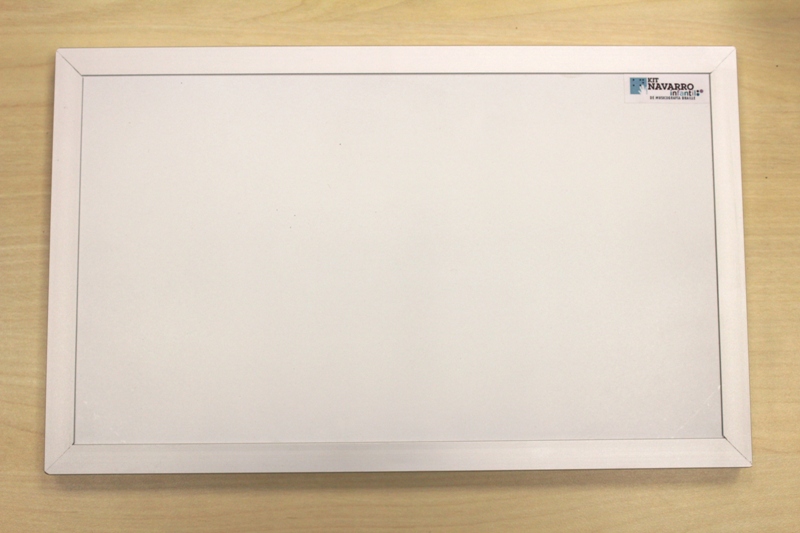

El área de trabajo del KIT infantil es un tablero metálico con un área de 30 cm de largo por 18 de alto. Consiste en una superficie metálica con recubrimiento blanco donde el estudiante con discapacidad visual podrá organizar las piezas de forma ordenada y sin el peligro de que se muevan fácilmente por estar adheridas al tablero.

PISTA 7: Bloque 1/contenido/cajas

El KIT infantil contiene dos cajas plásticas con tapa y 15 compartimentos. Cada caja tiene pegadas en su tapa, una muestra de las piezas correspondientes al contenido interno de la caja. Esta información se puede leer en tinta y Braille, permitiendo al estudiante con discapacidad visual ubicar las piezas ordenadamente al interior de la caja.

Para trabajar con el KIT infantil se recomienda trabajar en una mesa plana, con espacio suficiente que permita ubicar el tablero en la parte inferior (cerca al usuario) y las cajas en la parte superior.

PISTA 8: Bloque 1/contenido/piezas

Las piezas del KIT infantil están fabricadas en acrílico, al cual se le ha adherido un imán en la parte posterior. El imán siempre debe estar hacia abajo, permitiendo su adherencia al tablero metálico. La parte de arriba contiene la información para ser leída en tinta y Braille. En tinta se representan las figuras musicales, silencios, alteraciones, puntillos, signos de octava, métricas y barras de compás. La información en Braille contiene 1 y 2 caracteres Braille, dependiendo de lo que se quiere representar. La cantidad de caracteres determina el tamaño de la pieza. Todas las piezas son de 4,5 cm de alto, pero dependiendo de si tiene uno o dos caracteres varían entre 2,25 y 4,5 cm de ancho. Los puntos Braille son piezas plásticas semicirculares de 9 mm de diámetro y 3 mm de alto. En el Kit infantil, se pensó como estrategia de aprendizaje inicial, confeccionar las piezas y los puntos grandes para facilitar la lectura en niños que están conociendo el lenguaje. El Kit de adultos, estos puntos y sus dimensiones están hechos según las normas internacionales.

Adicionalmente, cada pieza del KIT infantil contiene una pequeña barriga en la parte inferior izquierda y una hendedura en la parte inferior derecha, que permite al estudiante con discapacidad visual identificar el sentido correcto de las piezas. Estas barrigas y hendeduras ensamblan perfectamente, formando una especie de rompecabezas entre las piezas ubicadas en una misma línea horizontal. La lámina de imán adherida a cada pieza acrílica, es más corta que la pieza acrílica, generando un espacio entre tablero y pieza acrílica para levantar las piezas del tablero con facilidad. Esta operación se facilita presionandola pieza en la parte inferior con el pulgar para que se despegue del imán en la parte superior y así extraerla fácilmente del tablero.
